| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NLD |
| 인증: | ISO9001 CE FCC |
| 모델 번호: | X8 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | Negotible |
| 포장 세부 사항: | 통 |
| 배달 시간: | 20days |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 100SETS / 달 |
| 이름: | X8 전원 시스템 | 권장 부하: | 5~7kg |
|---|---|---|---|
| <i>Max.</i> <b>최대</b> <i>thrust</i> <b>추력</b>: | 15.3kg | 배터리: | 6~12S |
| <i>Cont.</i> <b>계속</b> <i>current</i> <b>현재의</b>: | 80A 좋은 방열 | 피크 전류: | 100A 좋은 방열 |
| 하이 라이트: | IPX7 UAV 부품,IPX7 방진 UAV 부품,방수 X8 전원 시스템 |
||

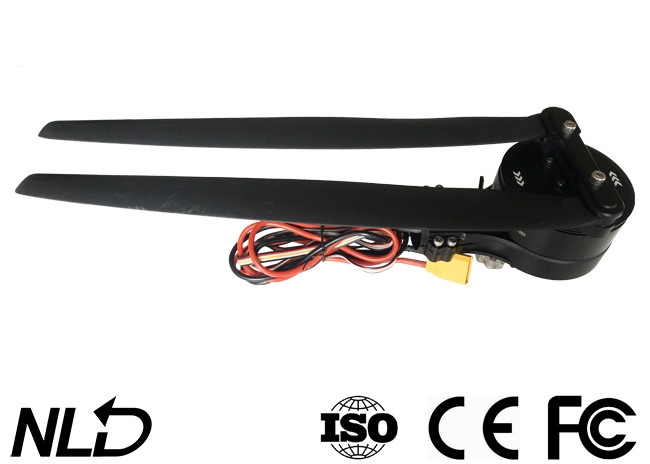

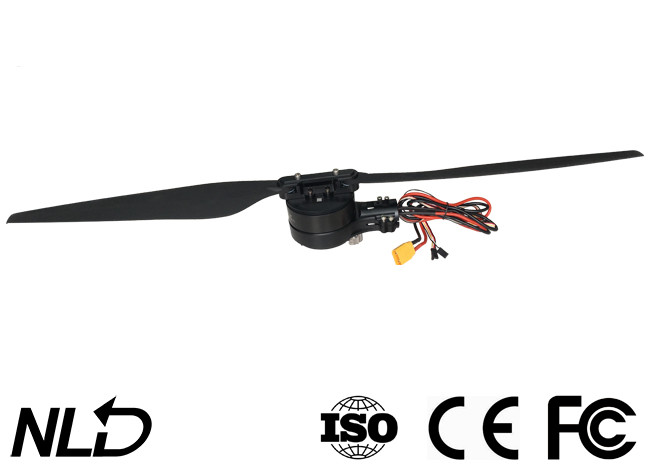

농업용 UAV 드론 부하용 X8 브러시리스 모터 전원 시스템 5~7kgs 최대 15.3kgs 방수 방진 IPX7
고급 매개변수
| 전압(V) | 추진자 | 조절판(%) | 추력 | 암페어(A) | 전력(W) | 효율(g/W) |
| 48V(12S 리포) |
30.5인치 접이식 프로펠러
|
44% | 3012 | 3.5 | 231.1 | 13.0 |
| 51% | 4009 | 7.1 | 346.9 | 11.6 | ||
| 56% | 5032 | 9.6 | 471.6 | 10.7 | ||
| 60% | 6000 | 12.6 | 615.0 | 9.8 | ||
| 64% | 6978 | 15.8 | 769.7 | 9.1 | ||
| 68% | 8009 | 19.6 | 957.6 | 8.4 | ||
| 72% | 9009 | 23.4 | 1144.1 | 7.9 | ||
| 76% | 9970 | 27.7 | 1350.8 | 7.4 | ||
| 80% | 10984 | 32.4 | 1579.1 | 7.0 | ||
| 84% | 12036 | 37.2 | 1812.5 | 6.6 | ||
| 87% | 12962 | 41.7 | 2031.8 | 6.4 | ||
| 94% | 14954 | 51.7 | 2520.3 | 5.9 | ||
| 100% | 16183 | 60.6 | 2944.2 | 5.5 |
소개
X8 브러시리스 파워 시스템은 농업용 드론에 5~7kg(로터당)의 하중을 견딜 수 있는 파워 시스템입니다.최대 15.3kg의 추력을 제공하고 30/35mm 탄소 섬유 튜브 암과 일치합니다.IPX7 표준에 따른 방수 방진 기능이 있으며 빗물, 살충제, 염수 분무, 모래, 먼지, 진흙, 모래 토양, 고온 및 충격에 강합니다.또한 FOC ESC 및 모터 시스템을 최적화하고 시스템을 보다 균형 있게 만드는 데 사용되는 알고리즘, 전원 켜기 자체 감지, 전원 켜기 비정상 전압, 과전류 및 모터 잠금, 실시간과 같은 다중 보호 기능이 있습니다. 데이터 출력 기능.
주목
• 드론을 군중, 고압 전선 및 장애물로부터 항상 멀리 유지하고 관련 안전 규정에 따라 드론을 비행하십시오.
• 회전하는 고속의 프로펠러 및 모터에 절대 가까이 가지 마십시오. 다칠 수 있습니다.
• 사용하기 전에 모든 부품의 상태가 양호한지 확인하십시오.파손된 부품이 있는 경우 공장에 연락하여 교체하십시오.
• 각 비행 전에 부품을 연결하는 나사가 느슨하고 모터가 수평인지 확인하십시오.
• X8 전원 시스템용 암의 내경은 35mm입니다. 30mm 튜브를 사용하려면 먼저 튜브 어댑터(제품 상자에 포함)를 모터 마운트의 투영 튜브에 설치하십시오.
• LED 세트의 조명 색상을 변경할 수 있습니다.이 경우 라이트 커버를 분해하고 그에 따라 DIP 스위치를 밀어야 합니다.
• 비행 후 깨끗한 물로 모터를 헹구어 깨끗하게 유지할 수 있습니다.
명세서
| 최대추력 | 15.3kg/축(48V, 해수면) | 권장 LiPo 배터리 | 12S 리포 |
| 권장 이륙 중량 | 5-7kg/축(48V, 해수면) | 콤보 무게 | 1040g |
| 방수 등급 | IPX7 | 작동 온도 | -20℃~50℃ |
모터
| 고정자 크기 | 81*20mm |
| KV 등급 | 100KV |
| 탄소 섬유 튜브의 OD | φ30mm/φ28mm(*튜브 어댑터 필요) |
| 베어링 | NSK 볼베어링(방수) |
ESC
| 권장 LiPo 배터리 | 6-12S 리포 | PWM 입력 신호 레벨 | 3.3v/5v |
| 스로틀 신호 주파수 | 50-500Hz | 작동 펄스 폭 | 1100~1940μs 고정 또는 프로그래밍 불가 |
| 최대입력 전압 | 52.2V | 최대입력 전류 | 80A |
| BEC | 내장 | 최대피크 전류 | 100A |
| 노즐 장착 구멍 | φ28.4mm-2*M3 | ||
추진자
직경×피치 3090
무게 180g
전원 시스템 설치
• 전체 전원 시스템은 공장을 떠나기 전에 조립되었으며 바로 사용할 수 있으며 모터에 표시된 회전 방향(CW/CCW)에 따라 농업용 드론에 직접 장착할 수 있습니다.
• 보어 직경(암)은 35mm입니다. 30mm 튜브를 사용하려면 튜브 어댑터가 필요합니다.
• (검정/적색/흰색) 3색 케이블은 데이터 출력 및 ESC 펌웨어 업데이트용, (흰색/검정) 2색 케이블은 스로틀 신호 케이블, 노란색 선은 RPM 신호 출력선입니다.
• 데이터 신호 wir e는 throttle 입력, throttle 출력, 모터 RPM, 입력 전류, 출력 전류, 입력 전압, 커패시터 온도, MOS 온도 등을 출력하기 위한 것입니다.
• ESC의 스로틀 범위는 1100~1940μs로 고정되어 있습니다.
