IPX7 UAV 제품

기본 정보
원래 장소: 중국
브랜드 이름: NLD
인증: ISO9001 CE FCC
모델 번호: X9 플러스
최소 주문 수량: 2개 세트
가격: Negotible
포장 세부 사항:
배달 시간: 20days
지불 조건: L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도
공급 능력: 100SETS / 달
이름: X9 Plus 전원 장치 이륙 중량: 11~13kg
<i>Max.</i> <b>최대</b> <i>thrust</i> <b>추력</b>: 26.5kg 배터리: 14S
최대 입력 전류: 120A 콤보 무게: 1774g
하이 라이트:

IPX7 UAV 제품

,

IPX7 FCC uav 제품

,

ISO9001 드론 부품

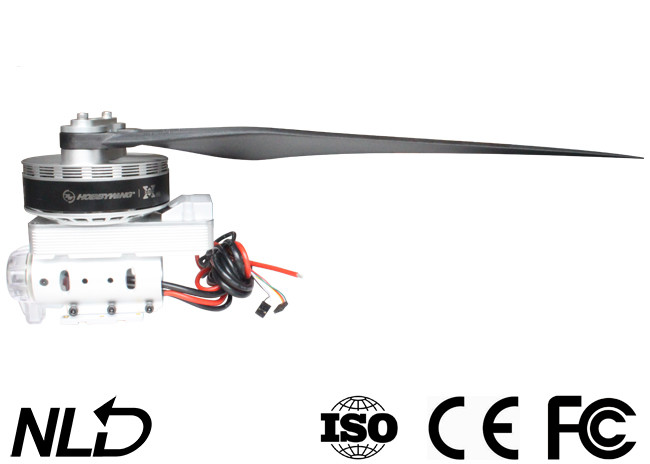

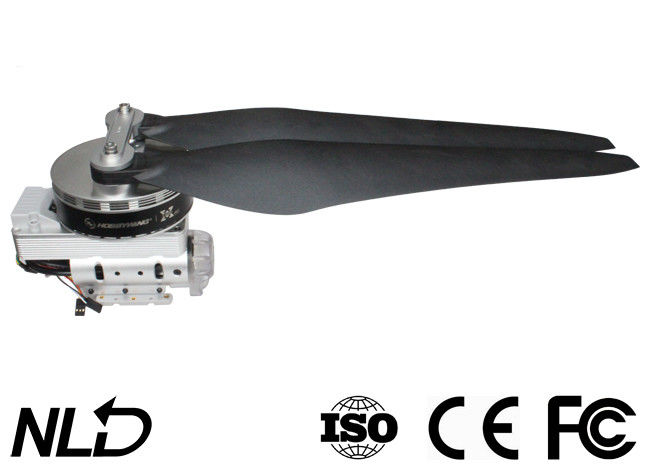

농업용 드론 이륙용 X9 Plus/Max 전원 장치 무게 11~15kgs 최대 29kgs 방수 등급 IPX7

IPX7 UAV 제품 0

보호에 대한 설명

• 시동 보호:
스로틀 입력을 높여 2초 이내에 모터를 정상적으로 시작하지 못하면 ESC가 모터를 종료합니다.이 경우 스로틀 스틱을 다시 하단 위치로 이동하고 모터를 다시 시작해야 합니다.(이 문제의 가능한 원인: ESC와 모터 와이어의 연결/분리 불량, 프로펠러 막힘 등)
• 모터 잠금 보호:
ESC는 모터에 대한 출력을 즉시 차단하고 모터가 잠겨 있음을 감지하면 모터를 다시 시작하지 않습니다.이 상태에서 먼저 스로틀 스틱을 맨 아래 위치로 당긴 다음 위로 밀어 오류를 지우고 ESC를 다시 시작하여 출력을 다시 시작해야 합니다.
• 과전류 보호:
ESC는 피크 전류가 300A에 가까워지면 즉시 출력을 차단합니다.전원을 껐다가 다시 켜야 다시 시작됩니다.
• 스로틀 신호 손실 보호:
ESC가 0.25초 이상 신호 손실을 감지하면 프로펠러의 지속적인 고속 회전으로 인해 발생할 수 있는 더 큰 손실을 피하기 위해 즉시 출력을 차단합니다.ESC는 정상적인 신호가 수신된 후 해당 출력을 재개합니다.



명세서

X9 플러스

이륙 중량 11~13kg;최대추력 26.5kg

배터리 제안 14S LiPo

콤보 무게 1774g

방수 등급 IPX7

작동 온도 -20℃~50℃

X9 맥스

이륙 중량 12~15kg;최대추력 29kg

배터리 제안 14S LiPo

콤보 무게 1970g

방수 등급 IPX7

작동 온도 -20℃~55℃



모터

X9 플러스

KV 등급 100KV

고정자 크기 96x20mm

일본에서 수입된 베어링

X9 맥스

KV 정격 100rpm/V

고정자 크기 96x26mm

튜브 직경 D40/D45

일본에서 수입된 베어링



ESC

X9 플러스

권장 LiPo 배터리 6-14S LiPo

PWM 입력 신호 레벨 3.3V/5V(호환)

스로틀 신호 주파수 50-500Hz

작동 펄스 폭 1050-1950

최대입력 전압 60.9V

최대입력 전류(단시간) 120A

BEC 빌드 인

X9 맥스

권장 LiPo 배터리 6-14S LiPo

PWM 입력 신호 레벨 3.3V/5V(호환)

스로틀 신호 주파수 50-500Hz

작동 펄스 폭 1050-1950

최대입력 전압 60.9V

최대입력 전류(단시간) 150A

BEC 빌드 인

노즐 D28.4mm-2*M3용 장착 구멍



추진자

X9 플러스

직경x피치 36x120인치

X9 맥스

직경x피치 36x120인치



슈퍼 빅 로드

FOC(Field Oriented Control) ESC와 34인치 접이식 프로펠러를 특징으로 하는 x9 Max 파워 시스템 콤보를 페어링할 때 축당 최대 추력은 29kg에 도달할 수 있습니다.이 콤보는 12-15kg/축에 적용 가능합니다.



보조 기능 나사 구멍 및 와이어

x9 Max 전원 시스템 콤보 하단의 반대 나사 구멍(노즐 설치 및 고정용)과 내장된 브러시 원심 노즐 ESC(와이어를 통해 노즐에 연결할 수 있음)는 더 많은 농업용 드론의 설치를 단순화합니다.



뛰어난 방열 및 내충격 설계

모터 로터의 원심 팬과 결합하여 더 높은 전력(/입력)을 사용할 수 있도록 열 전도 영역을 증가시키는 통합 설계는 x9B 전원 시스템 콤보의 작동을 보다 안정적으로 만듭니다.
ESC 아래의 내충격 설계는 충격을 흡수하여 모터와 ESC를 보호하고 충돌로 인한 콤보 손상을 줄입니다.



소개

X9 Max 브러시리스 파워 시스템은 농업용 드론용으로 12~15kg(로터당)의 하중을 견딜 수 있는 파워 시스템입니다.최대 29kg의 추력을 제공하고 40/45mm 탄소 섬유 튜브 암과 일치합니다.IPX7 표준에 따른 방수 방진 기능이 있으며 빗물, 살충제, 염수 분무, 모래, 먼지, 진흙, 모래 토양, 고온 및 충격에 강합니다.또한 FOC ESC 및 모터 시스템을 최적화하고 시스템을 보다 균형 있게 만드는 데 사용되는 알고리즘, 전원 켜기 자체 감지, 전원 켜기 비정상 전압, 과전류 및 모터 잠금, 실시간과 같은 다중 보호 기능이 있습니다. 데이터 출력 기능.



주목

• 항상 군중, 고압 전선 및 장애물로부터 드론을 멀리 유지하고 관련 안전 규정에 따라 드론을 비행하십시오.
• 회전하는 고속의 프로펠러 및 모터에 절대 가까이 가지 마십시오. 다칠 수 있습니다.
• 사용하기 전에 모든 부품의 상태가 양호한지 확인하십시오.파손된 부품이 있는 경우 공장에 연락하여 교체하십시오.
• 각 비행 전에 부품을 연결하는 나사가 느슨하고 모터가 수평인지 확인하십시오.
• X9 Max 동력 시스템용 암의 내경은 40/45mm입니다.
• LED 세트의 조명 색상을 변경할 수 있습니다.이 경우 라이트 커버를 분해하고 그에 따라 DIP 스위치를 밀어야 합니다.
• 비행 후 깨끗한 물로 모터를 헹구어 깨끗하게 유지할 수 있습니다.





전원 시스템 설치

• 전체 전원 시스템은 공장을 떠나기 전에 조립되었으며 바로 사용할 수 있으며 모터에 표시된 회전 방향(CW/CCW)에 따라 농업용 드론에 직접 장착할 수 있습니다.
• 내경(암)은 40mm입니다.
• (검정/적색/흰색) 3색 케이블은 데이터 출력 및 ESC 펌웨어 업데이트용, (흰색/검정) 2색 케이블은 스로틀 신호 케이블, 노란색 선은 RPM 신호 출력선입니다.
• 데이터 신호 wir e는 throttle 입력, throttle 출력, 모터 RPM, 입력 전류, 출력 전류, 입력 전압, 커패시터 온도, MOS 온도 등을 출력하기 위한 것입니다.
• ESC의 스로틀 범위는 1100~1940μs로 고정되어 있습니다.
