X8 UAV 부품

기본 정보
원래 장소: 중국
브랜드 이름: NLD
인증: ISO9001 CE FCC
모델 번호: X6-2
최소 주문 수량: 2개 세트
가격: Negotible
포장 세부 사항:
배달 시간: 20days
지불 조건: L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도
공급 능력: 100SETS / 달
이름: X8 파워 시스템 콤보 모터: 100KV 8120 브러시리스 모터
추진자: 2911 ESC: 최대 전류 100A
배터리: 권장 6~12S 무게: 1040g
하이 라이트:

ISO9001 X8 UAV 부품

,

ISO9001 100KV UAV 부품

,

FCC 2911 프로펠러

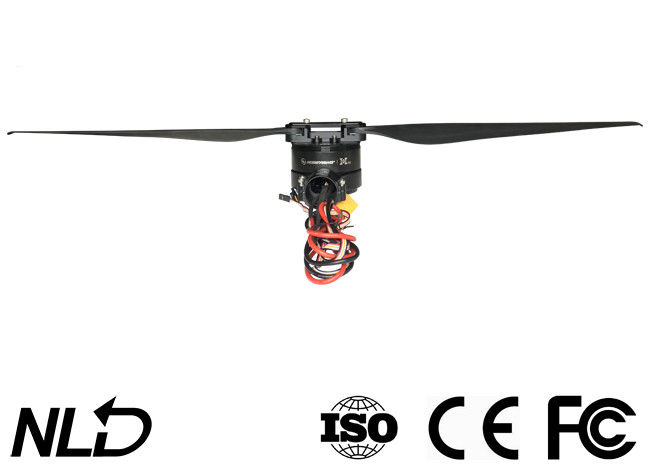

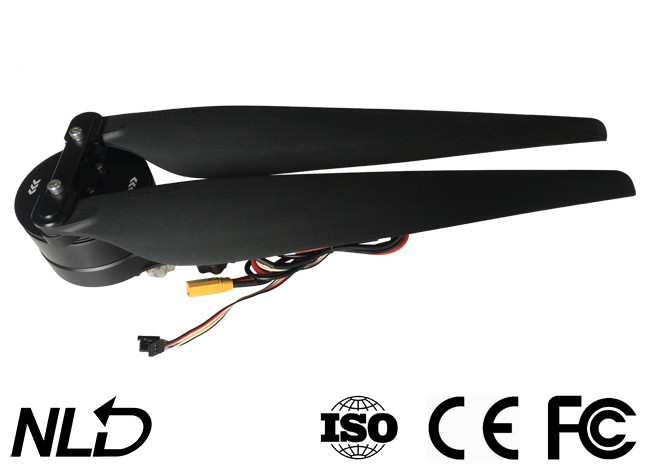

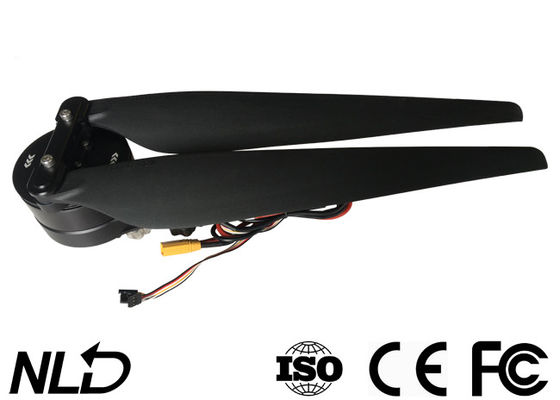

X8 8120 브러시리스 모터 100KV, 80A ESC 포함, 2911 프로펠러, 탄소 섬유 튜브 암 30/35mm, 무게 1040g

X8 UAV 부품 0

유지 보수가 쉬운 모듈식 설계

X8 추진 시스템은 모듈식 설계가 특징입니다.손상된 경우 다음과 같이 손상된 부분을 변경할 수 있습니다.
블레이드(1개 또는 2개), 프로펠러 어댑터 또는 통합 전원 콤보(ESC+모터)를 쉽고 빠르게.



정기적인 펌웨어 업데이트
무료로

Hobbywing USB LINK 소프트웨어, LCD 프로그램 상자(별매품), 노트북으로 ESC를 업그레이드할 수 있습니다.Hobbywing은 ESC 펌웨어를 정기적으로 업데이트하여 가능한 경우 업그레이드된 기능을 더 자주 제공합니다.



슈퍼 충격 저항

최적화된 구조 설계와 결합된 고강도 CNC 가공 알루미늄 합금 프레임은 모터 구성 요소를 효과적으로 보호하고 모터를 실제로 충격에 강하며 낙하 또는 충격으로 인한 구조 변형/오작동 가능성을 크게 줄입니다.



통합 및 즉시 사용 가능한 추진 시스템

모터, ESC, 프로펠러 및 모터 마운트(옵션 30-28 튜브 어댑터 사용, 28mm 및 30mm 직경의 탄소 섬유 암 튜브와 호환 가능)를 함께 통합하는 X6 추진 시스템은 장착 및 사용이 간편합니다.
참고: 접이식 2388 프로펠러를 사용하면 추진 시스템이 3~5KG(헥사콥터의 경우 18~30KG)의 하중을 운반할 수 있습니다.



FOC 기반 PMSM 알고리즘 완벽한 추진 시스템

FOC(Field Oriented Control) 기반 PMSM(Permanent Magnet Synchronous Motor) 알고리즘은 ESC, 모터 및 프로펠러의 협업 성능을 향상시키기 위해 최적화된 알고리즘으로 모터-프로펠러의 균형을 더욱 높이고 높은 안정성을 특징으로 하는 추진 시스템을 생성하며, 신뢰성과 효율성.
참고: BLDC 모터와 비교할 때 PMSM은 저소음, 소형, 고전력 밀도, 낮은 맥동 토크 및 높은 제어 정밀도와 같은 많은 이점이 있습니다.



슈퍼 방수

X8 추진 시스템은 IPX7 표준에 따라 방수가 됩니다.빗물, 살충제, 염수 분무, 고온, 모래 및 먼지와 같은 거의 모든 가혹한 작업 조건(농업용)에 적용할 수 있습니다.모터 마운트 하단의 콘센트와 결합됩니다.
(참고: 특허 받은 디자인), 사용 후 시스템을 깨끗한 물로 직접 헹굴 수 있습니다.



고휘도 LED 표시등

X8 추진 시스템에는 고휘도 LED 표시등이 포함되어 있어 밝은 색상을 선택하거나 비활성화할 수 있습니다.시스템의 작동 상태에 대한 정보를 제공하고 비정상적인 문제가 발생할 때 경고를 보내 시스템의 안전성을 크게 향상시킬 수 있습니다.



높은 추력 및 효율성 프로펠러

특수 고강도 탄소 섬유로 제작된 3090 프로펠러는 견고하고 가벼우며 뛰어난 일관성과 탁월한 동적 균형을 보장합니다.모터에 의해 채택된 최적화된 전자기 설계와 ESC에 의해 구현된 고효율 FOC(Field Oriented Control) 알고리즘이 결합된 최적화된 공기역학적 형상과 독특한 블레이드 팁 설계는 추진 시스템의 높은 추력 및 효율성을 보장합니다.



X8 UAV 부품 1

모터 1 ESC 1
추진자 1 세트 모터 마운트 1
나사 1 세트 LED 세트 1
튜브 어댑터 1 30mm에서 35mm



명세서

최대추력 15.3kg/축(48V, 해수면)

권장 LiPo 배터리 12S LiPo

권장이륙중량 5kg/축(48V,해수면)

콤보 무게 1040g

방수 등급 IPX7

작동 온도 -20℃~65℃



모터

고정자 크기: 81*20mm

KV 등급 100KV

탄소 섬유 튜브 φ30mm/φ35mm의 OD(*튜브 어댑터가 필요합니다)

베어링 NSK 볼베어링(방수)



ESC

권장 LiPo 배터리 6-12S 리포 PWM 입력 신호 레벨 3.3v/5v(호환)
스로틀 신호 주파수 50-500Hz 작동 펄스 폭 1100~1940μs
최대입력 전압 52.2V 최대입력 전류(계속) 80A(좋은 열 분산 포함)
BEC 내장 최대피크 전류(10초) 100A(좋은 열 분산 포함)
노즐 장착 구멍 φ28.4mm-2*M3



추진자

지름×피치 2911

무게 180g



소개

X8 브러시리스 전원 시스템은 5~7kg(당
로터) 농업용 드론용.최대 15.3kg의 추력을 제공하고 30/35mm와 일치합니다.
탄소 섬유 튜브 암.IPX7 표준에 따른 방수 및 방진 기능이 있습니다.
빗물, 살충제, 염수 분무, 모래, 먼지, 진흙, 모래 토양, 고온 및 충격.그것
또한 FOC ESC 및 모터 시스템을 최적화하고
시스템 균형, 전원 켜기 자체 감지, 전원 켜기와 같은 다중 보호
이상 전압, 과전류 및 모터 잠금, 실시간 데이터 출력 기능.



주목

• 항상 군중, 고압 전력선 및 장애물로부터 dr one을 멀리 두십시오.
관련 안전 규정에 따라 드론.
• 회전하는 고속의 프로펠러 및 모터에 절대 가까이 가지 마십시오. 다칠 수 있습니다.
• 사용하기 전에 모든 부품의 상태가 양호한지 확인하십시오.파손된 부분이 있는 경우,
교체를 위해 공장에 문의하십시오.
• 부품을 연결하기 위한 나사가 느슨하고 모터가 수평인지 확인하십시오.
각 비행.
• X8 파워 시스템용 암의 내경은 35mm입니다.
30mm 튜브를 삽입한 다음 튜브 어댑터(제품 상자에 포함)를 프로젝션에 설치합니다.
먼저 모터 마운트에 튜브를 끼웁니다.
• LED 세트의 조명 색상을 변경할 수 있습니다.그럴 땐 분해를 해야 합니다
라이트 커버를 덮고 DIP 스위치를 적절하게 밉니다.
• 비행 후 깨끗한 물로 모터를 헹구어 깨끗하게 유지할 수 있습니다.



전원 시스템 설치

• 전체 전원 시스템은 공장을 떠나기 전에 조립되어 바로 사용할 수 있습니다.
회전 방향에 따라 농업용 드론에 직접 장착할 수 있습니다.
(CW/CCW)가 모터에 표시되어 있습니다.
• 보어 직경(암)은 35mm입니다. 30mm 튜브를 사용하려면 튜브를
어댑터가 필요합니다.
• (검정/빨강/백) 3색 케이블은 데이터 출력 및 ESC 펌웨어 업데이트,
(흰색/검정색) 2색 케이블은 스로틀 신호 케이블이고 노란색 선은 RPM입니다.
신호 출력 와이어.
• 데이터 신호 wir e는 throttle 입력, throttle 출력, 모터 RPM, 입력 출력용입니다.
전류, 출력 전류, 입력 전압, 커패시터 온도, MOS 온도 등
• ESC의 스로틀 범위는 1100~1940μs로 고정되어 있습니다.
