| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NLD |
| 인증: | ISO9001 CE FCC |
| 모델 번호: | X6 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | Negotible |
| 포장 세부 사항: | 통 |
| 배달 시간: | 20days |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 100SETS / 달 |
| 이름: | X6 전원 시스템 | 권장 부하: | 3~5kg |
|---|---|---|---|
| <i>Max.</i> <b>최대</b> <i>thrust</i> <b>추력</b>: | 11.9kg | 배터리: | 6~12S(최대 52.2V) |
| <i>Cont.</i> <b>계속</b> <i>current</i> <b>현재의</b>: | 80A | 피크 전류: | 100A |
| 하이 라이트: | ISO9001 프로펠러 UAV 부품,ISO9001 UAV 부품,80A 드론 부품 |
||

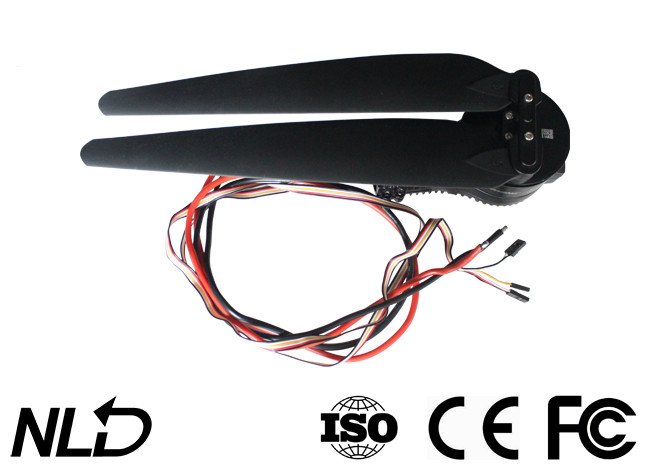

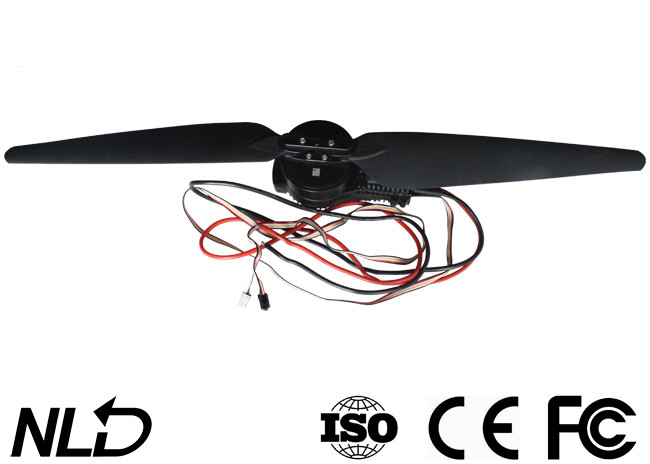

농업용 XRotor Pro X6 브러시리스 전원 시스템 드론 로드 3~5kgs 최대 11.9kgs 방수 방진 IPX7 Strandard
명세서
최대추력 12kg/축(48V, 해수면)
권장 LiPo 배터리 12S LiPo
권장 이륙 중량 3-5kg/축(48V, 해수면)
콤보 무게 720g
방수 등급 IPX7
작동 온도 -20℃~50℃
모터
외경 70mm
KV 등급 180KV
탄소 섬유 튜브 φ30mm/φ28mm의 OD(*튜브 어댑터가 필요합니다)
베어링 수입 베어링
ESC
| 권장 LiPo 배터리 | 6-12S 리포 | PWM 입력 신호 레벨 | 3.3v/5v(호환) |
| 스로틀 신호 주파수 | 50-500Hz | 작동 펄스 폭 | 1100~1940μs |
| 최대입력 전압 | 52.2V | 최대입력 전류(계속) | 80A(좋은 열 분산 포함) |
| BEC | 내장 | 최대피크 전류(10초) | 100A(좋은 열 분산 포함) |
| 노즐 장착 구멍 | φ28.4mm-2*M3 | ||
추진자
지름×피치 2388
무게 91g (프로펠러 어댑터 포함, 싱글 블레이드: 36g)
소개
XRotor Pro X6 브러시리스 전원 시스템은
농업용 드론의 경우 3~5kg(축당).최대 11.9kg의 추력을 제공할 수 있으며
match28/30mm 탄소 섬유 튜브 암.IPX7 표준에 따라 방수 및 방진 기능이 있으며
빗물, 살충제, 염수 분무, 모래, 먼지, 진흙, 모래 토양, 고온에 강함
그리고 영향.또한 FOC ESC 및 모터 시스템을 최적화하는 데 사용되는 알고리즘을 제공합니다.
시스템을 보다 균형 있게 만들고 전원 켜기 자체 감지와 같은 다중 보호,
전원 투입 이상 전압, 과전류 및 모터 락업, 실시간 데이터 출력
기능.
주목
• 항상 군중, 고압 전력선 및 장애물로부터 dr one을 멀리 두십시오.
관련 안전 규정에 따라 드론.
• 회전하는 고속의 프로펠러 및 모터에 절대 가까이 가지 마십시오. 다칠 수 있습니다.
• 사용하기 전에 모든 부품의 상태가 양호한지 확인하십시오.파손된 부분이 있는 경우,
교체를 위해 공장에 문의하십시오.
• 부품을 연결하기 위한 나사가 느슨하고 모터가 수평인지 확인하십시오.
각 비행.
• X6 전원 시스템용 암의 내경은 30mm입니다.
28mm 튜브를 삽입한 다음 튜브 어댑터(제품 상자에 포함)를 돌출부에 설치합니다.
먼저 모터 마운트에 튜브를 끼웁니다.
• LED 세트의 조명 색상을 변경할 수 있습니다.그럴 땐 분해를 해야 합니다
라이트 커버를 덮고 DIP 스위치를 적절하게 밉니다.
• 비행 후 깨끗한 물로 모터를 헹구어 깨끗하게 유지할 수 있습니다.
• 전체 전원 시스템은 공장을 떠나기 전에 조립되어 바로 사용할 수 있습니다.
회전 방향에 따라 농업용 드론에 직접 장착할 수 있습니다.
(CW/CCW)가 모터에 표시되어 있습니다.
• 보어 직경(암)은 30mm입니다. 28mm 튜브를 사용하려면 튜브를
어댑터가 필요합니다.
• (검정/적/백) 3색 케이블은 데이터 출력 및 ESC 펌웨어 업데이트용입니다.
(흰색/검정색) 2색 케이블은 스로틀 신호 케이블이고 노란색 선은 RPM입니다.
신호 출력 와이어.
• 데이터 신호 wir e는 throttle 입력, throttle 출력, 모터 RPM, 입력 출력용입니다.
전류, 출력 전류, 입력 전압, 커패시터 온도, MOS 온도 등
• ESC의 스로틀 범위는 1100~1940μs로 고정되어 있습니다.
