| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NLD |
| 인증: | ISO9001 CE FCC |
| 모델 번호: | X6-2 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | Negotible |
| 포장 세부 사항: | 통 |
| 배달 시간: | 20days |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 100SETS / 달 |
| 이름: | X6 전원 장치 | 모터: | 180KV 6215 브러시리스 |
|---|---|---|---|
| 추진자: | 2388 | ESC: | 피크 전류 100A |
| 권장 배터리: | 6~12S | 무게: | 720g |
| 하이 라이트: | 6215 드론 부품,ISO9001 X6 드론 부품,ISO9001 브러시리스 모터 uav 제품 |
||

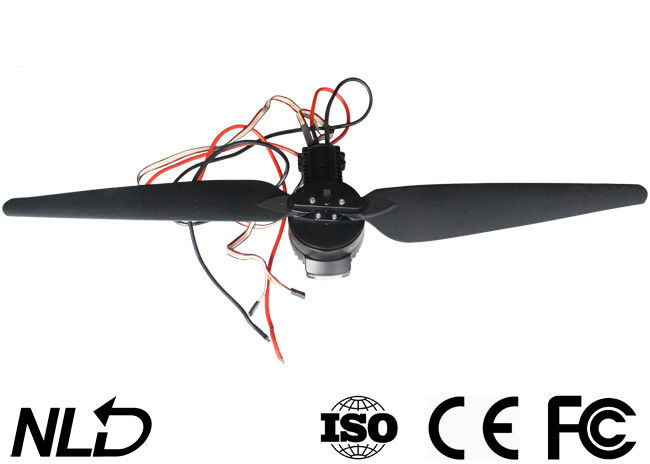

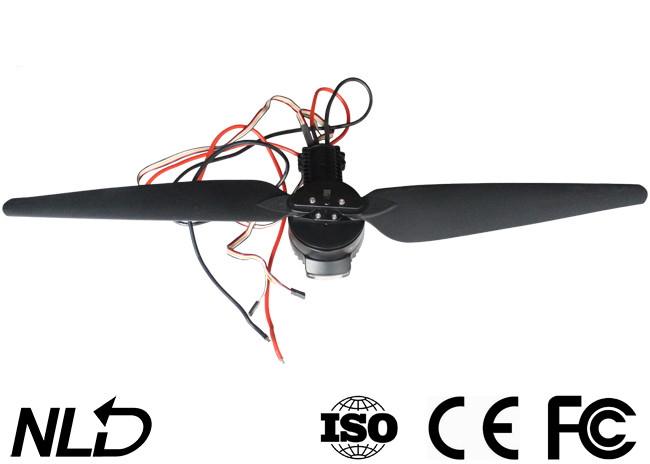

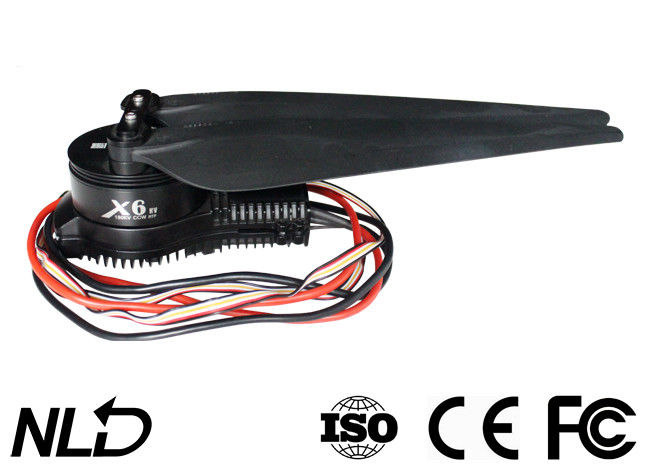

XRotor Pro X6 6215 브러시리스 모터 180KV, 80A ESC, 2388 프로펠러, 탄소 섬유 튜브 암 28/30mm 일치
통합 및 즉시 사용 가능한 추진 시스템
모터, ESC, 프로펠러 및 모터 마운트(옵션 30-28 튜브 어댑터 사용, 28mm 및 30mm 직경의 탄소 섬유 암 튜브와 호환 가능)를 함께 통합하는 X6 추진 시스템은 장착 및 사용이 간편합니다.
참고: 접이식 2388 프로펠러를 사용하면 추진 시스템이 3~5KG(헥사콥터의 경우 18~30KG)의 하중을 운반할 수 있습니다.
FOC 기반 PMSM 알고리즘 완벽한 추진 시스템
FOC(Field Oriented Control) 기반 PMSM(Permanent Magnet Synchronous Motor) 알고리즘은 ESC, 모터 및 프로펠러의 협업 성능을 향상시키기 위해 최적화된 알고리즘으로 모터-프로펠러의 균형을 더욱 높이고 높은 안정성을 특징으로 하는 추진 시스템을 생성하며, 신뢰성과 효율성.
참고: BLDC 모터와 비교할 때 PMSM은 저소음, 소형, 고전력 밀도, 낮은 맥동 토크 및 높은 제어 정밀도와 같은 많은 이점이 있습니다.
슈퍼 방수
X6 추진 시스템은 IPX7 표준에 따라 방수가 됩니다.빗물, 살충제, 염수 분무, 고온, 모래 및 먼지와 같은 거의 모든 가혹한 작업 조건(농업용)에 적용할 수 있습니다.모터 마운트 하단의 콘센트와 결합됩니다.
(참고: 특허 받은 디자인), 사용 후 시스템을 깨끗한 물로 직접 헹굴 수 있습니다.
고휘도 LED 표시등
X6 추진 시스템에는 고휘도 LED 표시등이 포함되어 있어 밝은 색상을 선택하거나 비활성화할 수 있습니다.시스템의 작동 상태에 대한 정보를 제공하고 비정상적인 문제가 발생할 때 경고를 보내 시스템의 안전성을 크게 향상시킬 수 있습니다.
높은 추력 및 효율성 프로펠러
특수 고강도 탄소 섬유로 만든 2388 프로펠러는 견고하고 가벼우며 뛰어난 일관성과 탁월한 동적 균형을 보장합니다.모터가 채택한 최적화된 전자기 설계와 ESC가 구현하는 고효율 FOC(Field Oriented Control) 알고리즘이 결합된 최적화된 공기역학적 형상은 추진 시스템의 높은 추력 및 효율성을 보장합니다.
슈퍼 충격 저항
모터 마운트/ESC 케이스에 채택된 독특한 용골 구조 디자인은 열 분산을 최적화하고 전체 강도를 향상시킵니다.특히 모터 부품을 보호하고 모터의 내충격성을 높입니다.떨어뜨리거나 부딪혀서 구조가 변형되거나 오작동할 가능성이 크게 줄어듭니다.
| 모터 | 1 | ESC | 1 |
| 추진자 | 1 세트 | 모터 마운트 | 1 |
| 나사 | 1 세트 | LED 세트 | 1 |
| 튜브 어댑터 | 1 | 30mm에서 28mm |
명세서
최대추력 12kg/축(48V, 해수면)
권장 LiPo 배터리 12S LiPo
권장 이륙 중량 3-5kg/축(48V, 해수면)
콤보 무게 720g
방수 등급 IPX7
작동 온도 -20℃~50℃
모터
외경 70mm
KV 등급 180KV
탄소 섬유 튜브 φ30mm/φ28mm의 OD(*튜브 어댑터가 필요합니다)
베어링 수입 베어링
ESC
| 권장 LiPo 배터리 | 6-12S 리포 | PWM 입력 신호 레벨 | 3.3v/5v(호환) |
| 스로틀 신호 주파수 | 50-500Hz | 작동 펄스 폭 | 1100~1940μs |
| 최대입력 전압 | 52.2V | 최대입력 전류(계속) | 80A(좋은 열 분산 포함) |
| BEC | 내장 | 최대피크 전류(10초) | 100A(좋은 열 분산 포함) |
| 노즐 장착 구멍 | φ28.4mm-2*M3 | ||
추진자
지름×피치 2388
무게 91g (프로펠러 어댑터 포함, 싱글 블레이드: 36g)
소개
XRotor Pro X6 브러시리스 전원 시스템은
농업용 드론의 경우 3~5kg(축당).최대 11.9kg의 추력을 제공할 수 있으며
match28/30mm 탄소 섬유 튜브 암.IPX7 표준에 따라 방수 및 방진 기능이 있으며
빗물, 살충제, 염수 분무, 모래, 먼지, 진흙, 모래 토양, 고온에 강함
그리고 영향.또한 FOC ESC 및 모터 시스템을 최적화하는 데 사용되는 알고리즘을 제공합니다.
시스템을 보다 균형 있게 만들고 전원 켜기 자체 감지와 같은 다중 보호,
전원 투입 이상 전압, 과전류 및 모터 락업, 실시간 데이터 출력
기능.
주목
• 항상 군중, 고압 전력선 및 장애물로부터 dr one을 멀리 두십시오.
관련 안전 규정에 따라 드론.
• 회전하는 고속의 프로펠러 및 모터에 절대 가까이 가지 마십시오. 다칠 수 있습니다.
• 사용하기 전에 모든 부품의 상태가 양호한지 확인하십시오.파손된 부분이 있는 경우,
교체를 위해 공장에 문의하십시오.
• 부품을 연결하기 위한 나사가 느슨하고 모터가 수평인지 확인하십시오.
각 비행.
• X6 전원 시스템용 암의 내경은 30mm입니다.
28mm 튜브를 삽입한 다음 튜브 어댑터(제품 상자에 포함)를 돌출부에 설치합니다.
먼저 모터 마운트에 튜브를 끼웁니다.
• LED 세트의 조명 색상을 변경할 수 있습니다.그럴 땐 분해를 해야 합니다
라이트 커버를 덮고 DIP 스위치를 적절하게 밉니다.
• 비행 후 깨끗한 물로 모터를 헹구어 깨끗하게 유지할 수 있습니다.
전원 시스템 설치
• 전체 전원 시스템은 공장을 떠나기 전에 조립되어 바로 사용할 수 있습니다.
회전 방향에 따라 농업용 드론에 직접 장착할 수 있습니다.
(CW/CCW)가 모터에 표시되어 있습니다.
• 보어 직경(암)은 30mm입니다. 28mm 튜브를 사용하려면 튜브를
어댑터가 필요합니다.
• (검정/적/백) 3색 케이블은 데이터 출력 및 ESC 펌웨어 업데이트용입니다.
(흰색/검정색) 2색 케이블은 스로틀 신호 케이블이고 노란색 선은 RPM입니다.
신호 출력 와이어.
• 데이터 신호 wir e는 throttle 입력, throttle 출력, 모터 RPM, 입력 출력용입니다.
전류, 출력 전류, 입력 전압, 커패시터 온도, MOS 온도 등
• ESC의 스로틀 범위는 1100~1940μs로 고정되어 있습니다.
