| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NLD |
| 인증: | ISO9001 CE FCC |
| 모델 번호: | X9 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | Negotible |
| 포장 세부 사항: | 통 |
| 배달 시간: | 20days |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 100SETS / 달 |
| 이름: | X9 | 이륙 중량: | 7~9.5kg |
|---|---|---|---|
| 맥스. 공세: | 19.2kgs | 배터리: | 12s |
| MAX 입력 현재: | 120A | 최대 피크 전류: | 150A |
| 강조하다: | ISO9001 UAV 부품,FCC UAV 부품,X9 전원 시스템 |
||

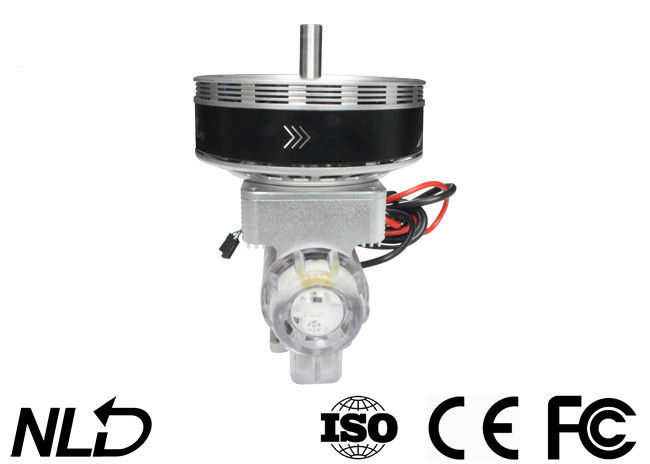

농업용 X9 전원 시스템 드론 이륙 중량 7~9.5kgs 최대 19.2kgs 방수 및 방진
슈퍼 빅 로드

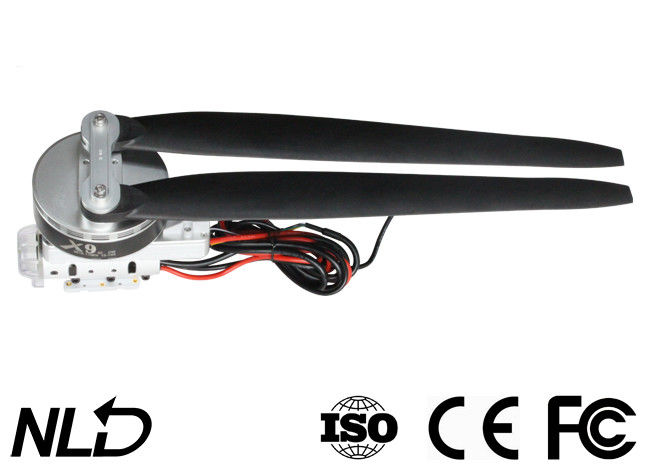

FOC(Field Oriented Control) ESC와 34인치 접이식 프로펠러를 특징으로 하는 x9B 전원 시스템 콤보를 페어링하면 축당 최대 추력은 22.5kg에 도달할 수 있습니다.이 콤보는 16kg의 하중을 가진 쿼드콥터와 같은 (7-9.5kg/축) 대형 드론에 적용할 수 있습니다.
보조 기능 나사 구멍 및 와이어
x9 전원 시스템 콤보와 내장된 브러시 원심 노즐 ESC(와이어를 통해 노즐에 연결할 수 있음) 하단에 반전된 나사 구멍(노즐 설치 및 고정용)은 더 많은 농업용 드론의 설치를 단순화합니다.
뛰어난 방열 및 내충격 설계
모터 로터의 원심 팬과 결합하여 더 높은 전력(/입력)을 사용할 수 있도록 열 전도 영역을 증가시키는 통합 설계는 x9B 전원 시스템 콤보의 작동을 보다 안정적으로 만듭니다.
ESC 아래의 충격 방지 설계는 충격을 흡수하여 모터와 ESC를 보호하고 충돌로 인한 콤보 손상을 줄입니다.
고급 매개변수
| 전압(V) | 추진자 | 조절판(%) | 추력 | 암페어(A) | 전력(W) | 속도(RPM) | 효율(g/W) |
| 46V(12S 리포) |
34인치 접이식 프로펠러
|
40% | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45% | 5998 | 12.8 | 591.5 | 1946년 | 10.14 | ||
| 50% | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52% | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54% | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56% | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| 58% | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60% | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62% | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64% | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66% | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68% | 13004 | 41.0 | 1896.7 | 2818 | 6.86 | ||
| 70% | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75% | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80% | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90% | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100% | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
소개
X9 브러시리스 파워 시스템은 농업용 드론에 7~9.5kg(로터당)의 하중을 견딜 수 있는 파워 시스템입니다.최대 19.2kg의 추력을 제공하고 40mm 탄소 섬유 튜브 암과 일치합니다.IPX7 표준에 따른 방수 방진 기능이 있으며 빗물, 살충제, 염수 분무, 모래, 먼지, 진흙, 모래 토양, 고온 및 충격에 강합니다.또한 FOC ESC 및 모터 시스템을 최적화하고 시스템을 보다 균형 있게 만드는 데 사용되는 알고리즘, 전원 켜기 자체 감지, 전원 켜기 비정상 전압, 과전류 및 모터 잠금, 실시간과 같은 다중 보호 기능이 있습니다. 데이터 출력 기능.
주목
• 드론을 군중, 고압 전선 및 장애물로부터 항상 멀리 유지하고 관련 안전 규정에 따라 드론을 비행하십시오.
• 회전하는 고속의 프로펠러 및 모터에 절대 가까이 가지 마십시오. 다칠 수 있습니다.
• 사용하기 전에 모든 부품의 상태가 양호한지 확인하십시오.파손된 부품이 있는 경우 공장에 연락하여 교체하십시오.
• 각 비행 전에 부품을 연결하는 나사가 느슨하고 모터가 수평인지 확인하십시오.
• X9 동력 시스템용 암의 내경은 40mm입니다.
• LED 세트의 조명 색상을 변경할 수 있습니다.이 경우 라이트 커버를 분해하고 그에 따라 DIP 스위치를 밀어야 합니다.
• 비행 후 깨끗한 물로 모터를 헹구어 깨끗하게 유지할 수 있습니다.
명세서
| 최대추력 | 19.2kg/축(46V, 해수면) | 권장 LiPo 배터리 | 12S 리포 |
| 권장 이륙 중량 | 7-9.5kg/축(46V, 해수면) | 콤보 무게 | 1400g |
| 방수 등급 | IPX7 | 작동 온도 | -20℃~55℃ |
모터
| 고정자 크기 | 96*16mm |
| KV 등급 | 110KV |
| 탄소 섬유 튜브의 OD | φ40mm |
| 베어링 | 수입 방수 베어링 |
ESC
| 권장 LiPo 배터리 | 6-12S 리포 | PWM 입력 신호 레벨 | 3.3v/5v(호환) |
| 스로틀 신호 주파수 | 50-500Hz | 작동 펄스 폭 | 1100~1940μs 고정 또는 프로그래밍 불가 |
| 최대입력 전압 | 52.2V | 최대입력 전류 | 120A |
| BEC | 내장 | 최대피크 전류 | 150A |
| 노즐 장착 구멍 | φ28.4mm-2*M3 | ||
추진자
직경×피치 34.7x11inch
전원 시스템 설치
• 전체 전원 시스템은 공장을 떠나기 전에 조립되었으며 바로 사용할 수 있으며 모터에 표시된 회전 방향(CW/CCW)에 따라 농업용 드론에 직접 장착할 수 있습니다.
• 내경(암)은 40mm입니다.
• (검정/적색/흰색) 3색 케이블은 데이터 출력 및 ESC 펌웨어 업데이트용, (흰색/검정) 2색 케이블은 스로틀 신호 케이블, 노란색 선은 RPM 신호 출력선입니다.
• 데이터 신호 wir e는 throttle 입력, throttle 출력, 모터 RPM, 입력 전류, 출력 전류, 입력 전압, 커패시터 온도, MOS 온도 등을 출력하기 위한 것입니다.
• ESC의 스로틀 범위는 1100~1940μs로 고정되어 있습니다.
