| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NEWLANDLE |
| 인증: | ISO9001 |
| 모델 번호: | NIA-410 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | Negotiable |
| 포장 세부 사항: | 박스 |
| 배달 시간: | 15~25 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 100sets/month. |
| 유형: | 산업용 드론 | 휠베이스: | 1000mm |
|---|---|---|---|
| 크기: | 800*800*500mm | 랙 무게: | 3.5kg |
| 랙 + 파워 웨이트: | 6.5kg | 최대 이륙 중량: | 16kg |
| 유효하중: | 1-5kg | 수평 속도: | 0-16m/s |
| 하이 라이트: | 30X 산업 사양 드론,ISO9001 4K 산업 사양 드론,ISO9001 3축 자동화 산업 드론 |
||

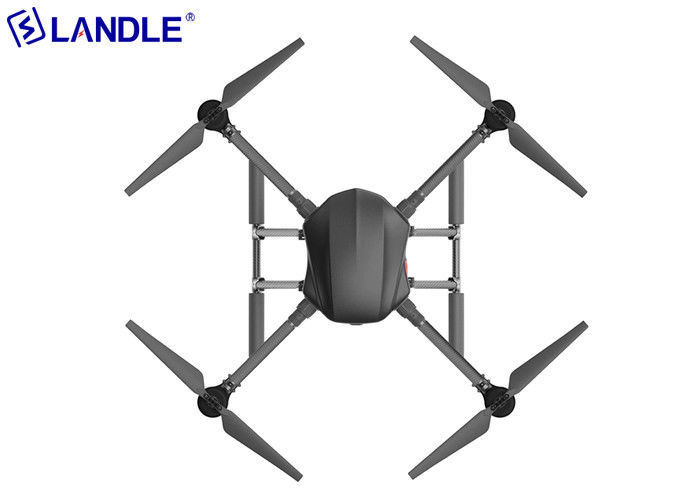

NIA-410 카메라로 검사 감시 검색을 위한 산업용 드론
NIA-410 제품 매개변수
NIA-410 쿼드 로터 산업용 드론은 스마트 도시, 경찰 안전, 도로 교통, 환경 보호 및 수질 관리, 전력선 검사, 긴급 구조, 송유관 검사, 측량 및 기타 분야에 적합합니다.
사양:
|
항공기 크기 |
800x800x500mm |
긴 배터리 수명 |
25분 |
|
이륙 중량 |
15kg |
유효 탑재량 |
0~5kg |
|
HD 사진 |
2천만 화소 |
HD 비디오 |
4K |
|
수평 속도 |
0-16m/s |
바람 저항 |
6 |
구성:
|
드론 프레임 |
4로터 드론 프레임 |
1 |
|
비행 관제 |
3축 센서 3축 가속도계 3축 자이로스코프 3축 자력계 |
1 |
|
리모콘 |
Android 시스템으로 태블릿 강조 표시 산업 등급 무선 간섭 방지 기능 원격 데이터 전송 및 이미지 전송 3 in one 1080P HD 이미지 전송 이더넷/HDMI 비디오 입력 지원 |
1 |
|
리튬 배터리 |
슈퍼 립 배터리 22000mah |
4 |
|

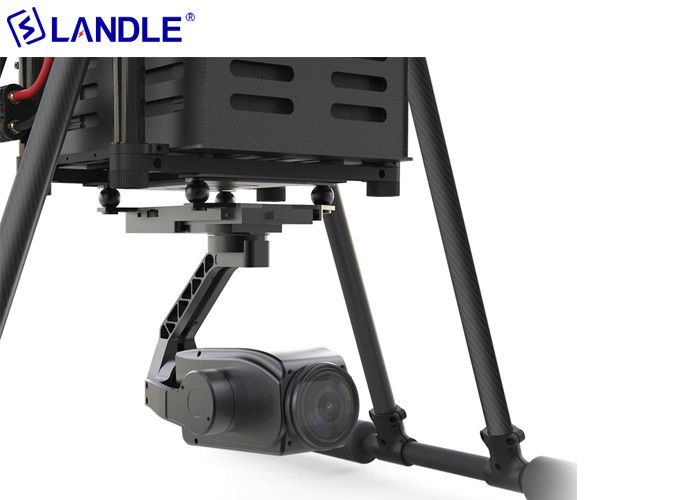

2축 광학 포드 |
가시광선 30배 광학 줌 렌즈/25mm 적외선 카메라 |
1 |
|
가시광선 비디오 포드 |
Sony E 마운트, 고정 초점 및 줌 렌즈 지원 |
1 |
|
추진자 |
2sets 각 세트 4pcs |
8 |
|
충전기 |
US/JP/UK/EU/ANZ 플러그가 있는 듀얼 채널 스마트 충전기 2x1000W |
1 |
|
케이블 |
USB / HDMI |
1 |
|
도구 |
|
1 |
|
항공 알루미늄 상자 |
|
1 |
애플리케이션:
외부 서스펜션 구성 요소
N2TC-F640
FLIR Duo Pro R 시스템은 실화상 카메라 이미저와 열화상 장파 적외선 이미저로 구성되어 있습니다.가시광선 이미저는 2.8um의 픽셀 피치, 6.4mm 대각선 센서 및 4mm f/2.8 고정 초점 렌즈의 4000 x 3000 픽셀 어레이를 가지고 있습니다.실화상 카메라 렌즈는 무한대에 초점을 맞추며 약 10미터보다 가까운 물체는 초점이 맞지 않는 것처럼 보입니다.실화상 카메라의 초점 위치는 변경할 수 없습니다.가시 센서의 화각은 56° x 45°(가로 x 세로)이며 렌즈의 최대 왜곡은 15.7%, BFL은 10.02mm입니다.LWIR 코어는 FLIR의 Tau2 카메라 코어를 기반으로 합니다.그것은 17um 픽셀 피치를 가지고 있으며
336x256 또는 640x512 픽셀 어레이.렌즈 옵션과 해당 시야각은 표 1에 나열되어 있습니다.
640 x 512 336 x 256
13mm: 45° x 37° 9mm: 35° x 27°
19mm: 32° x 26° 13mm: 25° x 19°
25mm: 25° x 20° 19mm: 17° x 13°
표 1. Duo Pro R 렌즈 옵션(FOV는 가로 x 세로)
N2TC-R
N2TC-R: 고해상도 열화상 및 가시광 이중 렌즈 카메라 소형 드론용
N2TC-R은 다양한 비행 플랫폼을 산업용 도구로 변환하여 그 가치와 용도를 확장할 수 있습니다.광범위한 고성능 상업, 산업 및 공공 안전 드론 애플리케이션을 위해 설계된 강력한 듀얼 센서 열화상 및 가시광선 카메라입니다.하나의 하우징에 열화상 카메라와 고화질 1200만 화소 컬러 카메라가 통합되어 있습니다.N2TC-R을 사용하면 전문 작업자가 비행 중 열화상 및 가시광선 데이터를 캡처할 수 있습니다.
N2TC-R은 뛰어난 이미징 성능 외에도 GPS 신호에 연결할 수도 있습니다.이러한 GPS 정보는 항공 플랫폼에 대한 정확한 지도와 3D 모델을 생성하여 필요한 중요한 데이터를 제공할 수 있습니다.온도 측정 유형 N2TC-R은 적외선 이미지의 온도를 실시간으로 측정할 수 있습니다.카메라에서 캡처한 RAW 시퀀스에는 온도 정보도 포함되어 있습니다.촬영 후 적외선 이미지를 다시 측정할 수 있습니다.전원 감지 및 주택 구조에 적합합니다.검사 및 화재 명령과 같은 특정 용도.
견고한 하우징에 고해상도 열화상 카메라와 1200만 화소 가시광 카메라를 탑재
각 장면을 분석하는 능력을 향상시키기 위해 열화상 또는 가시광선의 비디오와 사진을 동시에 캡처합니다.
열화상 및 가시광선 감지기를 모두 통합하고 녹화에 사용할 수 있는 온보드 카메라
9- 16V DC 넓은 전압 입력
듀얼 라이트 이미지의 PIP(Picture-in-Picture) 기술은 캡처된 이미지를 보다 자세하게 만들 수 있습니다.
실시간 아날로그 비디오 출력
통합 열화상 및 가시광선 기계 동기화 기록 기능
듀얼 TF 카드는 열화상 및 가시광선 사진, 비디오 및 열화상 무손실 디지털 시퀀스를 동시에 기록합니다.
카메라는 PWM 신호에 따라 듀얼 라이트 사진과 비디오를 TF 카드에 동기적으로 기록하고 무손실 14비트 적외선 이미지 시퀀스(RAW 형식)를 동시에 기록할 수 있습니다.
온도 측정 버전 N2TC-R에서 캡처한 RAW 시퀀스에는 전력선 검사, 화재 검사, 원격 감지 매핑 및 기타 애플리케이션을 위해 지면의 온도를 반복적으로 측정하는 데 사용할 수 있는 온도 정보가 포함되어 있습니다.
카메라는 GPS 데이터를 수신할 수 있으며 나중에 지도 분석 및 합성 및 3D 모델링을 위해 촬영한 사진의 참조로 사용할 수 있습니다.
유연하고 강력한 카메라 제어 및 구성 옵션
작업에 가장 적합한 구성을 제공하기 위해 다양한 열화상 감지기 해상도 및 적외선 렌즈를 사용할 수 있습니다.
PWM 신호는 열화상 팔레트 전환, 녹화 시작/중지, PIP 전환 등 카메라의 기능을 제어할 수 있습니다(특정 기능을 구성할 수 있음).
카메라가 언제든지 최신 기능과 특징을 가질 수 있도록 구성 가능한 펌웨어 모드.
|
|
지붕 물 및 단열재 손상과 같은 건물 문제 찾기 |
|
|
태양광 발전소 건설 시 참고할 수 있는 이중광 이미지 제공 |
|
|
N2TC-R은 지리 측량 및 기타 원격 감지 감지에 유용한 도구입니다. |
사양
| 성능 | N2TC-R640 | N2TC-R384 |
| 감지기 유형 | 비냉각 산화바나듐 마이크로볼로미터 | |
| 밴드 | 7.5-13.5um | |
| 열화상 검출기 분해능 | 640 x 512 | 384 x 288 |
| 적외선 렌즈 옵션 | 13mm: 38° x 30.8° | 13mm: 28.2° x 21.3° |
| 19mm: 26.5°x 21.4° | 19mm: 19.5° x 14.7° | |
| 25mm: 20.3° x 16.3° | 25mm: 14.9° x 11.2° | |
| 적외선 이미지 프레임 속도 | 30Hz | |
| 가시광선 카메라 해상도 | 1200만 화소 | |
| 온도 측정 성능 (온도 측정 Doc 카메라 필요) | ||
| 측정 정확도 | +/-2℃ 또는 2% | |
| 온도 측정 모드 | 전체 화면 최대 온도 추적, 저장된 RAW 적외선 디지털 이미지에는 온도 정보가 포함되어 있으며 온도는 반복적으로 측정할 수 있습니다. | |
| 이미지 처리 및 저장 | ||
| 디스플레이 모드 | 적외선만 표시, 가시광선만 표시, 화면 속 화면 | |
| 팔레트 선택 | PWM 신호 제어 | |
| 이미지 저장 방법 | PWM 신호 제어 | |
| 이미지 저장 형식 | 사진: jpeg 동영상: H.264 / 14bit 디지털 이미지 시퀀스: RAW 시퀀스(적외선 이미지만 지원) | |
| GPS 정보 액세스 | ||
| GPS 위성 포지셔닝 | 예 | |
| 상호 작용 | ||
| TF 저장 포트 |
총 2채널 #1 채널: 적외선 열화상 및 가시광선 카메라의 이미지 또는 비디오 녹화 #2 채널: 14비트 적외선 열화상 RAW 시퀀스 연속 녹화 |
|
| 12핀 액세서리 인터페이스 | 전원 입력, 아날로그 비디오 출력, PWM 제어 신호 | |
| 입력 전압 | 9-16V DC | |
| 소비 전력(평균값) | ≤6W | |
| 리모콘 | 예- PWM(3개 채널) | |
| 아날로그 비디오 출력 | NTSC/팔 | |
| 환경 매개변수 | ||
| 작동 온도 범위 | 0℃ — 50℃ | |
| 보관 온도 범위 | 0℃ — 60℃ | |
N2GC-A640
|
N2GC-A640: 듀얼 렌즈 짐벌(30X) 엘 듀얼 렌즈 가시광 30배 광학 줌 렌즈 25mm 적외선 카메라 엘 HD 가시적인 1080p HD 녹화 및 출력 적외선 카메라 해상도는 640*480입니다. 엘 높은 안정성 지터 각도: ±0.008° l 중심에 하나의 키 타겟 더블 클릭, 중앙 줌 기능 l GPS 정보 기록 GPS 정보 표시 중첩 및 자막 파일로 저장 (지정된 비행 컨트롤러와 함께 사용 또는 고객 자체 개발 필요) 엘 사용 가능한 SDK 스카이 데이터 인터페이스 및 지상국 SDK 사용 가능 엘 물체 추적 |
| 일반 매개변수 | |
| 제품 | N2GC-A 듀얼 렌즈 짐벌(30X) |
| 작동 전압 | 12V-25V |
| 힘 | 8.4W |
| 무게 | 970g |
| 로컬 스토리지 | 마이크로 SD 카드 32G |
| 크기 | 136*96*155mm |
| 인터페이스 유형 | 네트워크 인터페이스, 직렬 연결 포트, CAN |
| 디스플레이 모드 제어 | 윈도우 시스템 PC;안드로이드 폰, 태블릿 |
| 환경 매개변수 | |
| 작업 환경 임시 직원. | -10℃ ~ -45℃ |
| 보관 환경 온도 | -20℃ ~ -70℃ |
| 짐벌 매개변수 | |
| 지터 각도 | ±0.008° |
| 설치 방법 | 탈부착 가능 |
| 제어 가능한 회전 범위 | 피치/틸트: +70°-90°;요/팬: ±160° |
| 구조 설계 범위 롤 | 피치/틸트: +70°-90°;요/팬: ±175°;목록: +90°--50° |
| 최대 제어 속도 | 피치/틸트: 120°/s;요/팬: 180°/s |
| 지능형 표적 추적 | √ |
| 카메라 매개변수 | |
| 가시광 30배 광학 줌 렌즈 | |
| 감지기 | CMOS: 1/2.8'';총 230만 화소 |
| 화질 | 풀 HD 1080(1920*1080) |
| 렌즈 |
30배 광학 줌, F 6-180mm 조리개: 1.5-4.3 최소 물체 거리: 10mm(와이드 엔드) ~ 1500mm(텔레 엔드) 수평 시야각: 61°(광각) ~ 2.3°(망원) |
| 이미지 저장 형식 | JPEG |
| 비디오 저장 형식 | MP4 |
| 작업 방법 | 비디오, 사진 |
| 안개 침투 | 전자안개 투과 + 광학안개 투과(자동개방) |
| 노출 모드 | 자동 노출 |
| 해결 | 50Hz;25fps(1080*1920) 200만 |
| 2D 노이즈 감소 | √ (자동으로 열림) |
| 3D 노이즈 감소 | √ (자동으로 열림) |
| 셔터 속도 | 1/3-1/30000초 |
| 노출 | 자동 지원 |
| OSD | √ |
| 포인팅 줌 | √ |
| 포인팅 줌 범위 | 1-30X 광학 줌 |
| 클릭 한 번으로 단일 이미지 확대 | √ |
| 열화상 카메라 | |
| 감지기 매개변수 | |
| 감지기 유형 | 비냉각 장파 열화상 카메라 |
| 감지기 픽셀 | 640*480 |
| 감광도 | ≤60mK@300k |
| 프레임 속도 | 50Hz |
| 온도 측정 | |
| 온도 범위 | -20~800℃, A기어와 B기어로 구분, A기어 -20~150℃, B기어 0~800℃, 기본 자동전환 |
| 온도 측정 정확도 | +/- 5℃ 또는 +/- 5% |
| 온도 측정 디스플레이 | 최고기온, 최저기온, 중심기온, 평균기온이 화면에 중첩됩니다. |
| 광학 성능 | |
| 렌즈: | 25mm 고정 초점 렌즈 |
| NS | 1.0 |
NGC-BS20: 2천만 화소 짐벌
l 교환 가능한 렌즈
Sony E 마운트, 고정 초점 및 줌 렌즈 지원
l 고화소 대형 센서
APS 형식 2천만 픽셀
엘 높은 안정성
지터 각도: ±0.008°
l 중심에 하나의 키
타겟 더블 클릭, 중앙 줌 기능
l GPS 정보 기록
GPS 정보 표시를 중첩하고 EXIF 정보에 저장
엘 사용 가능한 SDK
스카이 데이터 인터페이스 및 지상국 SDK 사용 가능
엘 물체 추적
| 일반 매개변수 | |
| 제품 | NGC-BS 광학 짐벌 |
| 작동 전압 | 12V-25V |
| 힘 | <8W |
| 무게 |
335g (렌즈, 쇼크 업소버 제외) Sony 16mm 렌즈 65g(표준 구성) |
| 크기 | 175*100*162mm |
| 디스플레이 모드 제어 | 윈도우 시스템 PC;안드로이드 폰, 태블릿 |
| 인터페이스 유형 | 네트워크 인터페이스 |
| 환경 매개변수 | |
| 작업 환경 임시 직원. | -10℃ ~ -60℃ |
| 보관 환경 온도 | -20℃ ~ -70℃ |
| 짐벌 매개변수 | |
| 지터 각도 | ±0.008° |
| 설치 방법 | 탈부착 가능 |
| 제어 가능한 회전 범위 | 피치/틸트: +70°--90°;요/팬: ±160° |
| 구조 설계 범위 롤 | 피치/틸트: +75°--100°;요/팬: ±175°;목록: +90°--50° |
| 최대 제어 속도 | 피치/틸트: 120°/s;요/팬: 180°/s |
| 카메라 매개변수 | |
| 감광성 요소 | Exmor APS HD CMOS(23.2*15.4mm) |
| 유효 픽셀 | 2010만 화소 |
| 이미지 해상도 |
3:2 엘(20M): 5456×3632 M(10M): 3872×2576 S(5M): 2736×1824 16:9 L(17M): 5456×3064 M(8.4M): 3872×2176 S(4.2M): 2736×1536 |
| HD 카메라 | 풀 HD(1920*1080) |
| 이미지 저장 형식 | JPEG/RAW/DNG |
| 비디오 저장 형식 | MP4 |
| 렌즈 | |
|
옵션 렌즈
|
E-마운트 렌즈 소니 E16-50mm 줌 렌즈 |
| 초점 영역 | 광역(25포인트(콘트라스트 감지 자동 초점)) / 잠금 AF |
| 초점 방식 | 콘트라스트 감지 자동 초점: 단일 AF, MF |
| 초점 포인트 수 | 25 |
| 셔터 유형 | 전자 제어 수직 이동 포컬 플레인 셔터 |
| 3D 노이즈 감소 | √ (자동으로 열림) |
| 셔터 속도 |
[정지 이미지]: 30-1/4000초 [동영상]: 자동(최대 1/30초) |
| 노출 | 인텔리전트 오토, 인핸스드 오토, 프로그램 자동 노출(P), 조리개 우선(A), 셔터 우선(S) |
| 노출 보정 | ±3EV(1/3EV 단계) |
| 노출 측정 | 다중 측광 |
| 화이트 밸런스 조정 | 자동, 사전 설정(주광색, 그늘, 흐림, 백열등, 형광등(온백색), 형광등(냉백색), 형광등(주광색), 형광등(주광색), 플래시, 색온도(2500-9900K)) |
| 감광도 |
[정지 이미지]: ISO 100-16000(단계: 1/3EV) 자동(ISO 100-16000); [동영상]: ISO 100-6400 |
리모콘
1080P 디지털 HD 이미지 전송
NIRC10-3HDS 통합 디지털 이미지 전송 시스템, HDMI 및 네트워크 포트 2개 비디오 소스 입력 지원, 카메라, PTZ, 포드, 내장 HD FPV 앱과 같은 더 많은 비디오 장치 지원, 비디오 부동 창 기능 지원, 모든 지상에 표시 가능 스테이션 APP 이미지, 모든 크기의 비디오 창 스케일링 지원, 원래 QGroundControl 비디오 디스플레이 기능 지원, 비디오 통합 개발을 위한 비디오 SDK 열기.
매우 긴 전송 거리
새로운 장거리 이미지 전송 시스템을 사용하여 최신 간섭 방지 무선 주파수 알고리즘을 사용하여 이미지 원격 제어 거리는 최대 10km(NIRC15-3HDS는 15km에 도달할 수 있음)이므로 걱정 없이 더 넓은 공간을 탐색할 수 있습니다. 비행 중 비행 거리.
산업 장비 레벨 보호
무인 항공기는 열악한 야외 조건에서 작동합니다.NIRC10-3HDS는 동체, 제어 스위치 및 주변 인터페이스의 먼지와 튀김으로부터 보호되어 열악한 환경에서 장비의 안정적이고 원활한 작동을 보장합니다.
하이라이트 HD 디스플레이
5.5인치 고휘도 고화질 디스플레이는 강한 조명 조건에서도 실시간 디스플레이 정보를 선명하게 볼 수 있습니다.
탈착식 고성능 리튬 배터리
고성능 리튬 배터리, 낮은 내부 저항, 6시간의 긴 배터리 수명 및 안정적인 배터리 곡선은 iUAV OS 시스템에 안정적인 전원을 제공하고 배터리를 신속하게 교체하여 지속적인 작동을 보장합니다.
