이름: | 화물 드론 | 재료: | 95% 탄소 섬유 합성물 |
---|---|---|---|
최대 이륙: | 68kgs | 맥스 화물: | 20kgs |
맥스 비행 시간: | 6H | 최대 항해: | 500km |
하이 라이트: | VTOL 장거리 화물 드론,6시간 장거리 화물 드론,20KG vtol 화물 무인 항공기 |

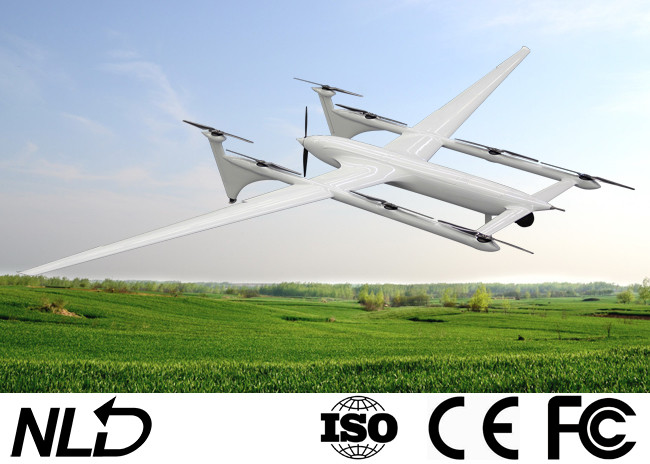

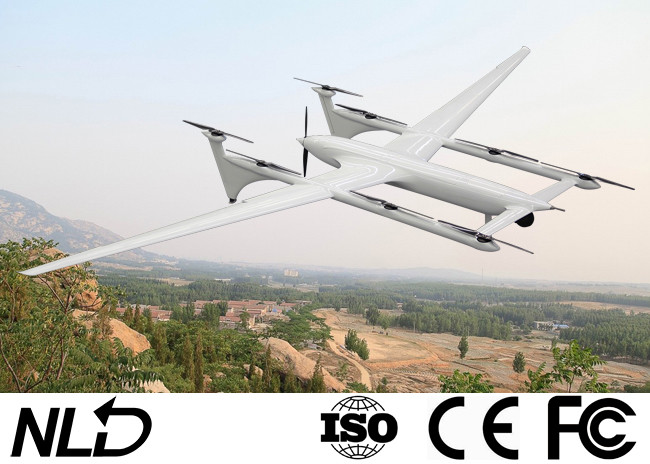

최대 항해 500km 최대 탑재량 20kgs 화물 드론 최대 항해 6시간 순수 전기 VTOL 고정 날개 탄소 섬유 합성물
비행 플랫폼
UAV의 종류 | 순수 전기 수직 이착륙 복합 날개 |
공압 레이아웃 | 오리 날개 레이아웃 |
동적 이중화 배포 |
8 리프트 모터 및 리프트 패들 / 1 테일 푸시 모터 및 테일 푸시 패들 대각선 리프트 모터 또는 리프트 프로펠러가 고장 나면 정상적으로 호버링할 수 있습니다. |
치수 | 6*3.2*0.6m |
빈 무게 | 29kg |
최대 이륙 중량 | 68kg |
최대 적재 중량 (저고도 지역) |
15kg(대형 배터리 2개) 20kg (대형 배터리 1개 + 소형 배터리 1개) |
최대 상승 속도(수직 상태) | 3m/s |
Fa최대 하강 속도(수직 상태) | 2m/s |
일반적인 상승 속도 | 2.5m/s |
최대 하강 속도 | 5m/s |
일반적인 순항 속도 | 25m/s(90km/h) |
최대 순항 속도 | 34.8m/s(125km/h) |
일반적인 회전 반경 | 200m |
최대 이륙 고도 | 4500m |
천장 | 6000m |
최대 바람 저항 등급 | 수평 비행 레벨 7 / 수직 이륙 레벨 6 |
악천후 저항 | 가벼운 비 / 가벼운 눈 / 안개 |
정상 작동 온도 범위 | -20~60℃ |
본체 소재 |
95% 탄소 섬유 합성물 5% 유리 섬유 복합 재료 |
호버 안정성 |
수직 ±1-2m 수평 ±1-2m |
착륙 지역의 크기는 필수 항목입니다. | 10*10m |
착륙 정밀도 |
표준 구성 2-3미터 RTK 구성 0.5미터 |
GPR 범위 | 50m 유효 범위 |
출격당 최대 항해 시간 (저고도 지역) |
10kg 기준 : 3시간 + 15kg 사용시 : 2.5시간 + 1kg 이내 : 약 6시간 |
출격당 최대 사거리 | 500km |
항법 및 비행 제어
항해 | GNSS+INS |
탐색 표시등 | 선택 과목 |
관성 항법 | 3세트 |
자기 나침반 및 방향 | 자기 나침반 1세트 / 듀얼 GNSS 안테나 1세트 |
AHRS | GNSS 신호 상실 후 5분간 정상 비행 가능 |
비행기 모드 | 전자동 / 반자동 |
보안 정책 | 하나의 키 리턴 / 디지털 신호 손실 리턴 / 저전력 리턴 / 큰 딥 앵글 비정상 자세 리턴 / 키 센서 비정상 리턴 / 수직 모터는 최대 2개의 동시 고장을 견딜 수 있음 / 테일 추력 모터의 고장 후에도 활공 가능 |
비행 기록 | 예 |
전원 시스템
모터 | 브러시리스 모터 |
전기 제어 | 전기적으로 제어되는 FOC |
다이나믹 패들 |
30인치 순수 탄소 섬유 패들을 거세요. 테일 푸시 24인치 순수 탄소 섬유 패들 |
IP 등급 | IP55 |
배터리 |
14S 리튬 폴리머 고성능 배터리 부하에 따라 2~3블록 선택 가능 |
배터리 용량 | 싱글 61500mAh/ 11.8kg |
충전기 | 급속 충전, 싱글 블록 충전 시간 2시간 |
데이터 전송
디지털 주파수 | 840-845MHz/902-928MHz 옵션 |
전송 거리 | 최대 150km |
통합된 숫자와 숫자 (선택 과목)
숫자 적분 주파수 | 1427.9-1447.9MHz |
모델 |
TDMA / 5시간 슬롯 디지털 또는 그래픽 신호는 온디맨드 방식으로 배포될 수 있습니다. |
조정 | OFDM/QPSK/16QAM/64QAM |
안테나 |
안테나 2개 단일 전송 이중 수신 |
암호화 | AES 128 |
전송 거리 |
30km 버전 100km + 버전 전체 시야 + 높은 이득 지향성 안테나 + 낮은 EMI 환경 + km 이상의 이륙 고도 비행 |
포장 및 설치
운송 상자 크기 | 3*1.65*0.8m |
구조 | 부품으로 분해 가능 |
설치 시간 |
2인 기준 약 5분 소요 |
화물 상자
전체 치수: L * w * H: 982 * 255 * 240mm
내부 치수: L * w * H: 410 * 230 * 190mm
